Visualizaciones
Son las representaciones visuales de la información cualitativa de un indicador por medio de la ficha técnica, y de los datos numéricos a través de gráficos y/o tablas.
El sistema ofrece dos tipos de visualizaciones de los indicadores:
Vista de tarjeta
Es una pre visualización que muestra el indicador de manera sintética en formato gráfico. Es posible ver para qué años hay datos cargados pero sólo presenta el último disponible.
Vista expandida
Es la visualización que muestra el indicador de manera completa, incluyendo gráfico y tabla con todos los recursos de información y funcionalidades que brinda el sistema. Para acceder a la misma en el Visualizador (frontend) del sistema se debe hacer click sobre la vista de tarjeta.
Para cada uno de los tipos de visualizaciones el sistema permite configurarlos de manera separada, y optar por distintos formatos y herramientas.
Descripción de campos
Gráfico
A continuación se describen las funcionalidades y los campos que se emplearán para la configuración del gráfico tanto en la vista de tarjeta como la vista expandida.
Tipo de gráfico
Se debe seleccionar del desplegable el tipo de gráfico que se desea utilizar para visualizar el indicador. El sistema permitirá elegir entre siete opciones: área, área tipo 2, barras, columnas, línea, línea tipo 2 o torta. Por defecto se encontrará seleccionada la opción línea.
Tipo de apilamiento
Se debe seleccionar del desplegable el tipo de apilamiento que se desea utilizar para visualizar el indicador. El sistema permitirá elegir entre tres opciones: sin apilamiento, normal y porcentual.
La función apilar es sólo pertinente para los indicadores que incluyen dimensiones distintas de la temporal. Es conveniente utilizar esta función en los gráficos de área, área tipo 2, barras o columnas. Por defecto se encontrará seleccionada la opción sin apilamiento.
Recomendación: Para los indicadores que son nominales, la pantalla de visualización ofrece la opción de ver los valores expresados en porcentaje. De manera que, en esos casos, no es conveniente configurar el gráfico como apilado porcentual para tener la posibilidad de acceder a las dos vistas.
Los indicadores que tengan marcado “Si” en el campo “Valores porcentuales” no tendrán habilitada la opción apilado porcentual.
Título eje x
Consignar el nombre de la/s dimensión/es que se ubican en el eje x del gráfico.
Título eje y
Consignar la unidad de medida que se mostrará en el eje y del gráfico.
Forzar un valor máximo para el eje y
Opcionalmente consignar un valor máximo que quedará fijo para el eje y.
Mostrar sombra en el segmento del eje x cuando se muestra el tooltip
Seleccionar esta opción si se desea que en el gráfico aparezca un sombreado sobre la sección donde esté posicionado el cursor del mouse.
Mostrar información de las series agrupadas por segmento del eje x
Seleccionar esta opción si se desea mostrar un tooltip único donde aparezcan todos los valores y títulos de las series del segmento del eje x.
Mostrar sumatoria del segmento del eje x
Disponible sólo cuando se usa apilado. Si se selecciona esta opción el sistema calcula y muestra en el tooltip el total de la suma de las distintas porciones que componen la pila.
Mostrar tooltip dividido
Seleccionar esta opción si se desea mostrar tooltips divididos en lugar de un tooltip único con toda la información.
Decimales a mostrar
Opcionalmente consignar cuántos decimales fijos se desea mostrar en cada valor. Para mostrar todos los decimales se debe dejar vacío.
Rotar leyendas del eje x
En caso de que las etiquetas del eje x se superpongan, es posible darles una inclinación para hacer el gráfico más legible. Los valores pueden ser positivos o negativos. Por ejemplo: 45, 90, -45, -90.
Selección de paleta
Elegir la paleta de colores que se desea utilizar para el gráfico. El sistema ofrece 5 opciones de combinaciones de colores. Cada serie los tomará respetando el orden en el que se encuentra definido el circuito. Si éste se completa vuelve a iniciarse desde el primero.
Tabla
A continuación se describen las funcionalidades y los campos que se emplearán para la configuración de la tabla en la vista expandida.
Mostrar en filas y Mostrar en columnas
El sistema presentará burbujas con las dimensiones definidas al configurar la estructura de datos del indicador. Se debe arrastrar y soltar las mismas en el caso de que se desee cambiar su orden en la tabla, como así también pasar dimensiones de filas a columnas o viceversa.
Mostrar fila de totales
Seleccionar si se desea mostrar la sumatoria de los valores al final de cada fila.
Mostrar columna de totales
Seleccionar si se desea mostrar la sumatoria de los valores al final de cada columna.
Sufijo para los valores
Opcionalmente consignar un sufijo para que se muestre junto a los valores (por ejemplo %, $).
Cantidad de decimales a mostrar
Opcionalmente consignar cuántos decimales fijos se desea mostrar en cada valor. Para mostrar todos los decimales se debe dejar vacío.
Ficha técnica
Los campos toman automáticamente la información de la configuración general del indicador

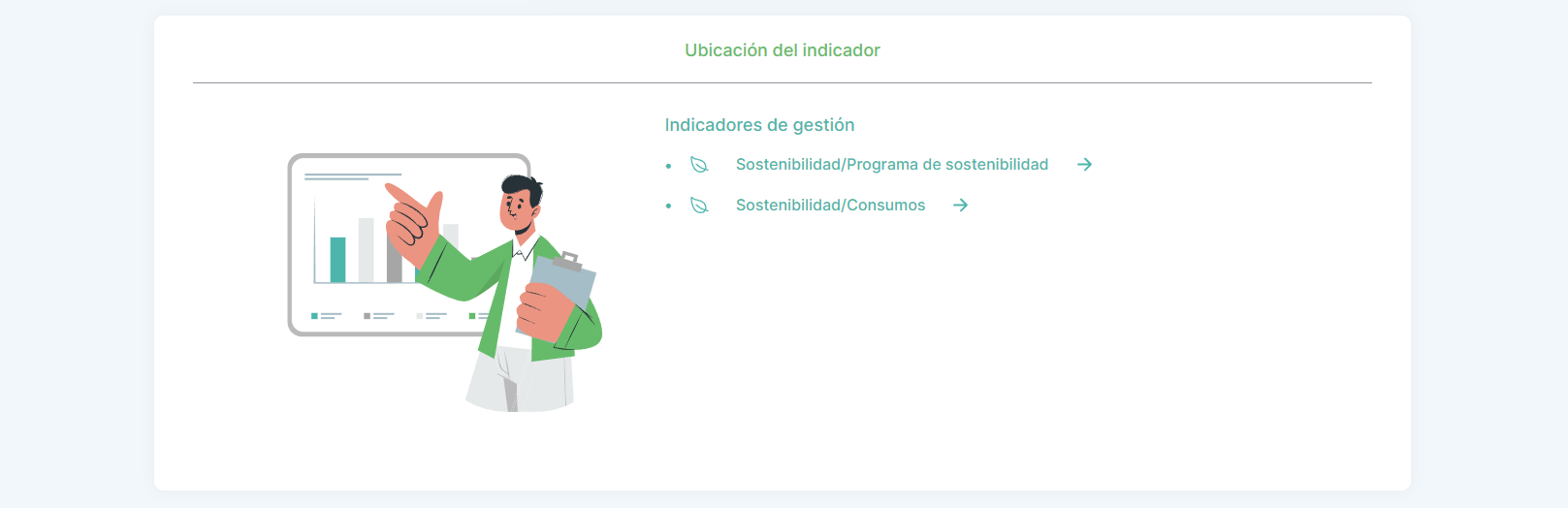

Ubicación
Se muestra la información sobre la categoría o programa al que se encuentra asociado el indicador.
